एक संधारित्र का परीक्षण कैसे करें: एक पूर्ण वॉकथ्रू

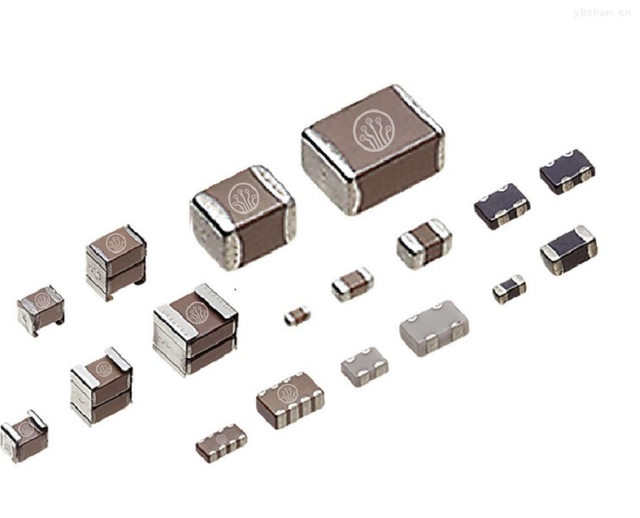

कैपेसिटर इलेक्ट्रॉनिक सर्किट में आवश्यक घटक हैं, सुचारू संचालन सुनिश्चित करने के लिए विद्युत ऊर्जा का भंडारण और जारी करते हैं। चाहे आप एक शौकीन हों या एक पेशेवर हों, यह जानना कि संधारित्र का परीक्षण कैसे करना है, उपकरणों के समस्या निवारण और बनाए रखने के लिए महत्वपूर्ण है। इस गाइड में, हम इस पर ध्यान देने के साथ कदम से कदम से प्रक्रिया को तोड़ देंगेएमएलसीसी होली स्टोन(बहुपरत सिरेमिक कैपेसिटर), आधुनिक इलेक्ट्रॉनिक्स में व्यापक रूप से उपयोग किए जाने वाले एक उच्च-प्रदर्शन संस्करण।

1। कैपेसिटर का परीक्षण क्यों महत्वपूर्ण है

एक दोषपूर्ण संधारित्र मुद्दों की एक श्रृंखला का कारण बन सकता है, सर्किट की खराबी से लेकर डिवाइस की विफलता को पूरा करने के लिए। परीक्षण रिसाव, गलत कैपेसिटेंस, या क्षति जैसी समस्याओं की पहचान करने में मदद करता है, यह सुनिश्चित करता है कि आपके इलेक्ट्रॉनिक्स को इरादा किया जाए। महत्वपूर्ण अनुप्रयोगों के लिए, जैसे कि मोटर वाहन या औद्योगिक प्रणालियों में, विश्वसनीय कैपेसिटर - जैसेएमएलसीसी होली स्टोन-एक गैर-परक्राम्य, उचित परीक्षण को और भी महत्वपूर्ण बना रहा है।

1.1 सामान्य संधारित्र मुद्दे

कैपेसिटर उम्र, ओवरवॉल्टेज या विनिर्माण दोषों के कारण विफल हो सकते हैं। सामान्य मुद्दों में शामिल हैं:

1.1.1 कम कैपेसिटेंस

समय के साथ, एक संधारित्र चार्ज को स्टोर करने की अपनी क्षमता खो सकता है, जिससे अस्थिर सर्किट प्रदर्शन हो सकता है।

1.1.1.1यह सर्किट को कैसे प्रभावित करता है

कम कैपेसिटेंस वोल्टेज में उतार -चढ़ाव का कारण बन सकता है, विशेष रूप से बिजली की आपूर्ति सर्किट में।

1.1.1.1.1 ऑडियो उपकरणों में उदाहरण

वक्ताओं में, यह विकृत ध्वनि या कम बास प्रतिक्रिया में परिणाम हो सकता है।

1.1.2 लघु सर्किट

एक छोटा संधारित्र अत्यधिक वर्तमान प्रवाह की अनुमति देता है, अन्य घटकों को नुकसान पहुंचाता है।

2। संधारित्र परीक्षण के लिए आवश्यक उपकरण

शुरू करने से पहले, इन आवश्यक उपकरणों को इकट्ठा करें:

2.1 बहुमीटर (डिजिटल या एनालॉग)

समाई, प्रतिरोध और वोल्टेज को मापने के लिए उपयोग किया जाता है।

2.1.1 डिजिटल मल्टीमीटर (डीएमएम)

उनकी सटीकता के लिए पसंद किया गया, खासकर जब छोटे कैपेसिटर का परीक्षण किया गयाएमएलसीसी होली स्टोन।

2.2 समाई मीटर

सटीक समाई रीडिंग के लिए एक विशेष उपकरण, संवेदनशील घटकों के लिए आदर्श।

2.3 इन्सुलेशन परीक्षक

रिसाव वर्तमान के लिए चेक, उच्च-वोल्टेज अनुप्रयोगों के लिए महत्वपूर्ण।

3। चरण-दर-चरण परीक्षण प्रक्रिया

3.1 सुरक्षा पहले: संधारित्र का निर्वहन करें

कभी भी एक आरोपित संधारित्र का परीक्षण न करें - यह एक खतरनाक झटका दे सकता है।

3.1.1 डिस्चार्जिंग तरीके

10-30 सेकंड के लिए टर्मिनलों में जुड़े एक रोकनेवाला (1kω से 10k of) का उपयोग करें।

3.1.1.1बड़े कैपेसिटर के लिए

एक डिस्चार्ज टूल या एक अछूता पेचकश (सावधानी के साथ) का उपयोग करें।

3.2 दृश्य निरीक्षण

शारीरिक क्षति के लिए जाँच करें:

3.2.1 विफलता के संकेत

3.3 एक मल्टीमीटर के साथ परीक्षण

3.3.1 मल्टीमीटर को कैपेसिटेंस मोड में सेट करें

सुनिश्चित करें कि संधारित्र मूल्य मीटर की सीमा के भीतर है।

3.3.1.1परीक्षणएमएलसीसी होली स्टोन

इन छोटे, उच्च घनत्व वाले कैपेसिटर को उच्च परिशुद्धता के साथ एक मल्टीमीटर की आवश्यकता होती है। कैपेसिटर टर्मिनलों से लीड को कनेक्ट करें - ध्रुवीकृत कैपेसिटर (जैसे इलेक्ट्रोलाइटिक्स) में एक सकारात्मक और नकारात्मक लीड है, लेकिनएमएलसीसी होली स्टोनगैर-ध्रुवीकृत है।

3.3.1.1.1 रीडिंग की तुलना करें

मापा मान रेटेड कैपेसिटेंस के ± 20% के भीतर होना चाहिए (चश्मा के लिए संधारित्र के लेबल की जाँच करें)।

3.3.2 प्रतिरोध परीक्षण (रिसाव के लिए)

मल्टीमीटर को प्रतिरोध मोड (ओम) पर सेट करें।

3.3.2.1ध्रुवीकृत कैपेसिटर के लिए

संधारित्र के सकारात्मक टर्मिनल को सकारात्मक लीड को स्पर्श करें और नकारात्मक टर्मिनल को नकारात्मक नेतृत्व करें। एक स्वस्थ संधारित्र समय के साथ बढ़ते प्रतिरोध को दिखाएगा।

3.3.2.2के लिएएमएलसीसी होली स्टोन

एक अच्छा MLCC बहुत उच्च प्रतिरोध (अनंत के करीब) दिखाएगा।

4। के लिए उन्नत परीक्षणएमएलसीसी होली स्टोन

4.1 ब्रेकडाउन वोल्टेज के लिए परीक्षण

संधारित्र विफल होने तक धीरे -धीरे वोल्टेज बढ़ाने के लिए एक चर बिजली की आपूर्ति का उपयोग करें। यह सुनिश्चित करता है कि यह अपने रेटेड वोल्टेज को पूरा करता है।

4.1.1 यह क्यों मायने रखता हैएमएलसीसी होली स्टोन

इन कैपेसिटर का उपयोग अक्सर उच्च-आवृत्ति वाले सर्किटों में किया जाता है, जहां वोल्टेज स्पाइक्स आम होते हैं।

5। विश्वसनीय MLCC आपूर्तिकर्ता: Dongguan Musenleton इलेक्ट्रॉनिक प्रौद्योगिकी कं, लिमिटेड।

जब सोर्सिंगएमएलसीसी होली स्टोनया अन्य कैपेसिटर, डोंगगुआन मुसेनलटन इलेक्ट्रॉनिक टेक्नोलॉजी कंपनी, लिमिटेड जैसे विश्वसनीय आपूर्तिकर्ताओं का चयन करें, वे उच्च गुणवत्ता वाले इलेक्ट्रॉनिक घटकों में विशेषज्ञ हैं, जो सटीक परीक्षण परिणामों के लिए लगातार प्रदर्शन और स्थायित्व सुनिश्चित करते हैं।

5.1 उनकी विशेषज्ञता

Dongguan Musenleton इलेक्ट्रॉनिक टेक्नोलॉजी कं, लिमिटेड MLCCs की एक श्रृंखला प्रदान करता है, जिसमें शामिल हैंएमएलसीसी होली स्टोन, दूरसंचार, मोटर वाहन और उपभोक्ता इलेक्ट्रॉनिक्स जैसे उद्योगों के लिए खानपान।

6। अधिक जानेंwww.barronmlcc.com

MLCCs, परीक्षण तकनीकों और उत्पाद विनिर्देशों पर विस्तृत गाइड के लिए, यात्रा करेंwww.barronmlcc.com। यह संसाधन इंजीनियरों और शौकियों के लिए अमूल्य है, जिसमें कैपेसिटर के अपने ज्ञान को गहरा करना है, जिसमें शामिल हैंएमएलसीसी होली स्टोनऔर अन्य उन्नत प्रकार।
