MLCC की मूल बातें क्या हैं
लेखक: li
2025-07-30
की मूल बातेंमंडल: एक व्यापक गाइड
इलेक्ट्रॉनिक्स की दुनिया में, अनगिनत घटक उन उपकरणों को शक्ति प्रदान करने के लिए एक साथ काम करते हैं जो हम दैनिक उपयोग करते हैं। इनमे से,मंडल(मल्टीलेयर सिरेमिक कैपेसिटर) आवश्यक तत्वों के रूप में बाहर खड़े हैं, चिकनी और कुशल संचालन सुनिश्चित करने में महत्वपूर्ण भूमिका निभाते हैं। यह ब्लॉग मूल सिद्धांतों में बदल जाएगामंडल, उनकी संरचना से उनके अनुप्रयोगों के लिए सब कुछ कवर करना, और यहां तक कि उद्योग में एक प्रमुख खिलाड़ी का परिचय देना: डोंगगुआन हेहोंगयांग इलेक्ट्रॉनिक टेक्नोलॉजी कंपनी, लिमिटेड, उनकी जानकारीपूर्ण वेबसाइट के साथwww.barronmlcc.com।
1। वास्तव में क्या हैमंडल?
1.1 MLCC की परिभाषा
मंडलबहुपरत सिरेमिक संधारित्र के लिए एक संक्षिप्त नाम है, एक प्रकार का संधारित्र जो सिरेमिक सामग्री को ढांकता हुआ के रूप में उपयोग करता है और इसमें इलेक्ट्रोड और ढांकता हुआ सामग्री की कई परतें होती हैं। यह अनूठी संरचना अनुमति देता हैMLCCSएक कॉम्पैक्ट आकार में उच्च समाई प्राप्त करने के लिए, उन्हें विभिन्न इलेक्ट्रॉनिक सर्किटों में उपयोग के लिए आदर्श बनाता है जहां अंतरिक्ष एक प्रीमियम है।
1.2 MLCC की प्रमुख विशेषताएं
- छोटे आकार का: उनके बहुपरत डिजाइन के कारण,MLCCSबहुत छोटे रूप के कारकों में निर्मित किया जा सकता है, जो आधुनिक लघु इलेक्ट्रॉनिक उपकरणों जैसे स्मार्टफोन, लैपटॉप और वियरबल्स के लिए आवश्यक है।
- उच्च समाई: कई परतों का स्टैकिंग सक्षम बनाता हैMLCCSसमान आकार के अन्य संधारित्र प्रकारों की तुलना में अपेक्षाकृत उच्च समाई मान प्रदान करने के लिए।
- कम ईएसआर (समकक्ष श्रृंखला प्रतिरोध): यह संपत्ति बनाती हैMLCCSउच्च-आवृत्ति संकेतों को संभालने में कुशल, कई इलेक्ट्रॉनिक अनुप्रयोगों में एक महत्वपूर्ण आवश्यकता।
- व्यापक परिचालन तापमान सीमा: वे तापमान की एक विस्तृत श्रृंखला में मज़बूती से कार्य कर सकते हैं, अत्यधिक ठंड से उच्च गर्मी तक, विभिन्न वातावरणों में स्थिरता सुनिश्चित कर सकते हैं।
2। की संरचनामंडल
2.1 मुख्य घटक
एकमंडलकई प्रमुख घटकों से बना है जो विद्युत ऊर्जा को स्टोर करने और जारी करने के लिए एक साथ काम करते हैं:
- ढांकता हुआ परत: सिरेमिक सामग्री से बना, यह परत इलेक्ट्रोड को अलग करने और संधारित्र की समाई का निर्धारण करने के लिए जिम्मेदार है। उपयोग किए जाने वाले सिरेमिक का प्रकार प्रभावित करता हैMLCC काप्रदर्शन, जैसे कि तापमान स्थिरता और वोल्टेज रेटिंग।
- इलेक्ट्रोड परतें: ये प्रवाहकीय सामग्री की पतली परतें हैं (आमतौर पर पैलेडियम, चांदी, या निकल जैसे धातुएं) जो बारी -बारी से ढांकता हुआ परतों के साथ खड़ी होती हैं। इलेक्ट्रोड संधारित्र की प्लेटों के रूप में कार्य करते हैं, जहां विद्युत आवेश संग्रहीत किया जाता है।
- टर्मिनल: के सिरों पर स्थित हैमंडल, टर्मिनल संधारित्र को सर्किट बोर्ड पर मिलान करने के लिए एक कनेक्शन बिंदु प्रदान करते हैं। वे आम तौर पर एक प्रवाहकीय सामग्री से बने होते हैं जो अच्छे विद्युत संपर्क को सुनिश्चित करता है।
2.2 विनिर्माण प्रक्रिया अवलोकन
का उत्पादनMLCCSसटीक चरणों की एक श्रृंखला शामिल है:
- सिरेमिक घोल की तैयारी: सिरेमिक सामग्री को एक घोल बनाने के लिए बाइंडर्स और सॉल्वैंट्स के साथ मिलाया जाता है, जिसे बाद में टेप कास्टिंग जैसी प्रक्रिया का उपयोग करके पतली चादरों (हरी चादरों) में डाला जाता है।
- मुद्रण इलेक्ट्रोड: प्रवाहकीय पेस्ट इलेक्ट्रोड परतों को बनाने के लिए एक विशिष्ट पैटर्न में हरी चादरों पर मुद्रित किया जाता है।
- स्टैकिंग और टुकड़े टुकड़े करना: मुद्रित इलेक्ट्रोड के साथ हरी चादरें एक सटीक क्रम में खड़ी होती हैं और एक ही ब्लॉक बनाने के लिए गर्मी और दबाव के तहत एक साथ टुकड़े टुकड़े कर दी जाती हैं।
- कटिंग: टुकड़े टुकड़े में ब्लॉक को व्यक्तिगत रूप से काट दिया जाता हैमंडलवांछित आकार के चिप्स।
- फायरिंग: चिप्स को सिरेमिक सामग्री को सिन्टर करने और इलेक्ट्रोड को बंधने के लिए उच्च तापमान पर निकाल दिया जाता है, जिसके परिणामस्वरूप घने और स्थिर संरचना होती है।
- समाप्ति और चढ़ाना: फायर किए गए चिप्स के सिरों को टर्मिनलों को बनाने के लिए एक प्रवाहकीय सामग्री के साथ लेपित किया जाता है, जो तब सोल्डरबिलिटी में सुधार करने के लिए चढ़ाया जाता है।
3। कैसे करता हैमंडलकाम?
3.1 मूल संधारित्र सिद्धांत
सभी कैपेसिटर की तरह,MLCCSविद्युत ऊर्जा को एक विद्युत क्षेत्र में स्टोर करें। जब एक वोल्टेज के टर्मिनलों में लागू किया जाता हैमंडल, सकारात्मक चार्ज एक इलेक्ट्रोड पर जमा होता है, और नकारात्मक चार्ज दूसरे पर जमा होता है। ढांकता हुआ परत आवेशों को इलेक्ट्रोड के बीच सीधे बहने से रोकती है, इस प्रकार ऊर्जा का भंडारण करती है।
3.2 मल्टीलेयर्स की भूमिका
बहुपरत संरचनाMLCCSमहत्वपूर्ण रूप से उनकी समाई को बढ़ाता है। कैपेसिटेंस इलेक्ट्रोड के क्षेत्र के लिए आनुपातिक है और उनके बीच की दूरी (ढांकता हुआ परत की मोटाई) के विपरीत आनुपातिक है। इलेक्ट्रोड और पतली ढांकता हुआ परतों की कई परतों को ढेर करके,MLCCSढांकता हुआ मोटाई को छोटा रखते हुए कुल इलेक्ट्रोड क्षेत्र को प्रभावी ढंग से बढ़ाएं, जिसके परिणामस्वरूप कॉम्पैक्ट पैकेज में उच्च कैपेसिटेंस मूल्य होता है।
4। प्रकार काMLCCS
4.1 ढांकता हुआ सामग्री पर आधारित
ढांकता हुआ सामग्री का विकल्प वर्गीकृत करने में एक महत्वपूर्ण कारक हैMLCCS। सामान्य प्रकारों में शामिल हैं:
- कक्षा 1 (तापमान क्षतिपूर्ति): ये तापमान पर उच्च स्थिरता के साथ ढांकता हुआ सामग्री का उपयोग करते हैं, जैसे कि एनपीओ (नकारात्मक सकारात्मक शून्य)। उनके पास तापमान के साथ कम समाई परिवर्तन है और वे ऑसिलेटर और फिल्टर जैसे सटीक समाई की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त हैं।
- कक्षा 2 (सामान्य प्रयोजन): X7R, Y5V, और Z5U जैसी सामग्रियों का उपयोग करना, येMLCCSउच्च समाई मानों की पेशकश करें लेकिन तापमान और वोल्टेज पर अधिक महत्वपूर्ण समाई भिन्नता के साथ। वे व्यापक रूप से डिकॉउलिंग, बायपासिंग और ऊर्जा भंडारण अनुप्रयोगों में उपयोग किए जाते हैं।
4.2 वोल्टेज रेटिंग के आधार पर
MLCCSउनकी वोल्टेज रेटिंग द्वारा भी वर्गीकृत किया गया है, जो अधिकतम वोल्टेज को इंगित करता है जिसे वे सुरक्षित रूप से झेल सकते हैं। सामान्य वोल्टेज रेटिंग कुछ वोल्ट (उपभोक्ता इलेक्ट्रॉनिक्स जैसे कम-वोल्टेज अनुप्रयोगों के लिए) से लेकर कई हजार वोल्ट (पावर सप्लाई और ऑटोमोटिव इलेक्ट्रॉनिक्स जैसे उच्च-वोल्टेज अनुप्रयोगों के लिए) तक होती है।
5। के आवेदनमंडल
5.1 उपभोक्ता इलेक्ट्रॉनिक्स
MLCCSस्मार्टफोन, टैबलेट, डिजिटल कैमरा और टेलीविज़न सहित उपभोक्ता इलेक्ट्रॉनिक्स में बड़े पैमाने पर उपयोग किए जाते हैं। वे डिकॉउलिंग (बिजली की आपूर्ति से शोर को फ़िल्टर करना), बायपास करना (उच्च-आवृत्ति संकेतों के लिए कम-प्रतिबाधा पथ प्रदान करना), और समय (सर्किट टाइमिंग को नियंत्रित करने के लिए प्रतिरोधकों के साथ काम करना) जैसे कार्य करते हैं।

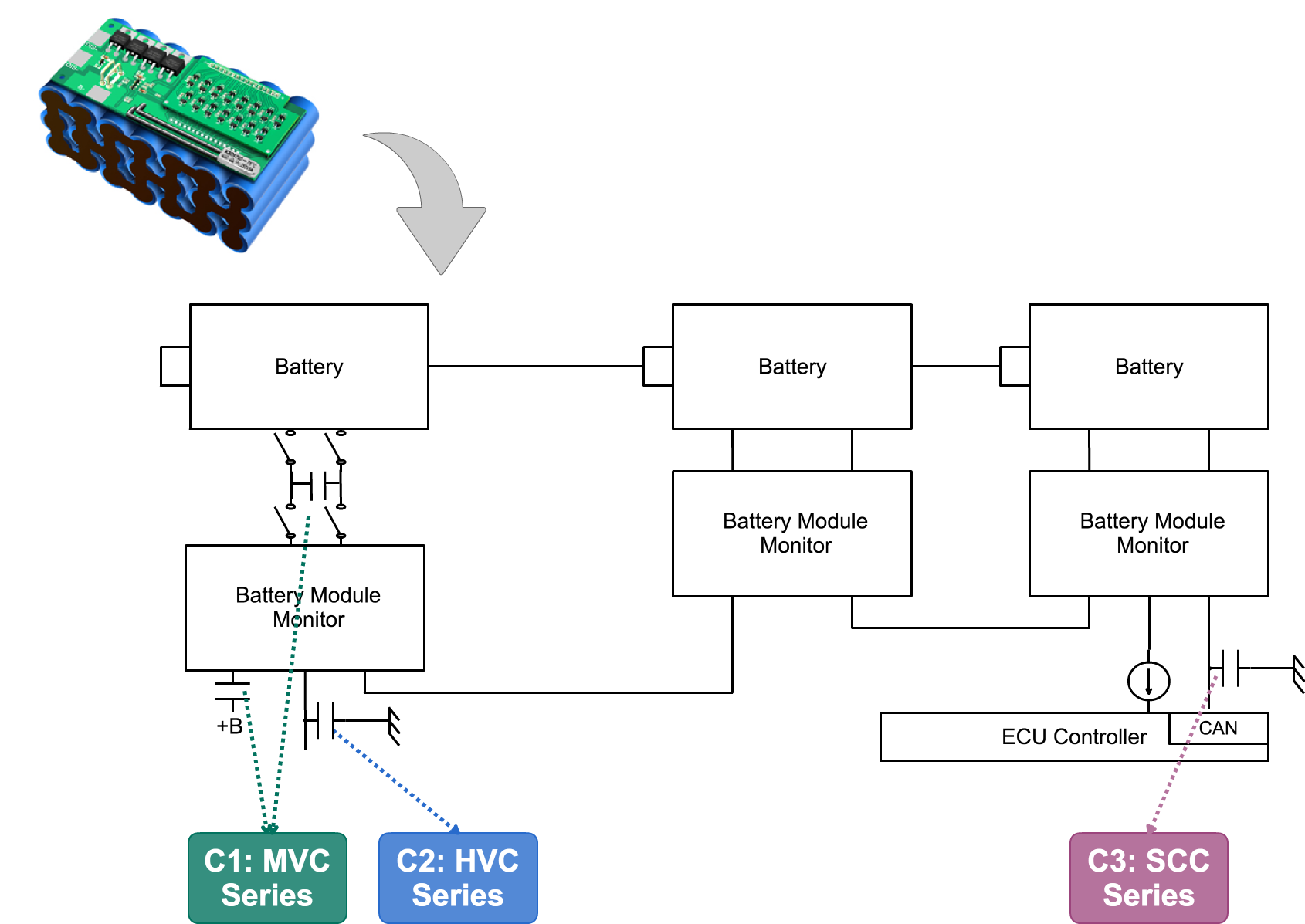

5.2 मोटर वाहन इलेक्ट्रॉनिक्स
मोटर वाहन उद्योग में,MLCCSविभिन्न प्रणालियों में उपयोग किया जाता है, जिसमें इंजन नियंत्रण इकाइयां, इन्फोटेनमेंट सिस्टम और सुरक्षा प्रणाली शामिल हैं। उन्हें उच्च तापमान, कंपन और वोल्टेज में उतार-चढ़ाव जैसी कठोर परिस्थितियों का सामना करने की आवश्यकता है, उच्च विश्वसनीयता बनाती हैMLCCSएक आवश्यकता।
5.3 औद्योगिक इलेक्ट्रॉनिक्स
औद्योगिक उपकरण, जैसे कि पावर इनवर्टर, मोटर ड्राइव और माप उपकरण, भी इस पर निर्भर करते हैंMLCCSऊर्जा भंडारण, फ़िल्टरिंग और वोल्टेज विनियमन के लिए। उच्च आवृत्तियों और तापमान को संभालने की उनकी क्षमता उन्हें इन मांग वाले अनुप्रयोगों के लिए उपयुक्त बनाती है।
6। डोंगगुआन हेहोंगयांग इलेक्ट्रॉनिक टेक्नोलॉजी कं, लिमिटेड और एमएलसीसी
Dongguan Hehongyang इलेक्ट्रॉनिक टेक्नोलॉजी कं, लिमिटेड इलेक्ट्रॉनिक घटकों उद्योग में एक प्रमुख खिलाड़ी है, जिसमें उच्च गुणवत्ता प्रदान करने पर ध्यान दिया जाता हैMLCCSऔर संबंधित उत्पाद। वर्षों के अनुभव के साथ, कंपनी उपभोक्ता इलेक्ट्रॉनिक्स से लेकर मोटर वाहन और औद्योगिक अनुप्रयोगों तक विभिन्न क्षेत्रों में ग्राहकों की विविध आवश्यकताओं को पूरा करने के लिए प्रतिबद्ध है।
उनकी सीमा के बारे में अधिक जानने के लिएमंडलउत्पादों और सेवाओं, आप उनकी वेबसाइट पर जा सकते हैंwww.barronmlcc.com। वेबसाइट उनके उत्पादों, तकनीकी विनिर्देशों और उद्योग समाधानों के बारे में विस्तृत जानकारी प्रदान करती है, जिससे यह उच्च-गुणवत्ता वाले किसी भी व्यक्ति के लिए एक मूल्यवान संसाधन बन जाता हैMLCCS।
निष्कर्ष के तौर पर,MLCCSआधुनिक इलेक्ट्रॉनिक्स में अपरिहार्य घटक हैं, उच्च समाई, छोटे आकार और विश्वसनीय प्रदर्शन की पेशकश करते हैं। संरचना और कार्य सिद्धांत से लेकर प्रकार और अनुप्रयोगों तक उनकी मूल बातें समझना, इलेक्ट्रॉनिक्स उद्योग में शामिल किसी भी व्यक्ति के लिए आवश्यक है। और Dongguan Hehongyang इलेक्ट्रॉनिक टेक्नोलॉजी कंपनी, लिमिटेड जैसी कंपनियों के साथ, गुणवत्ता वाले उत्पाद प्रदान करना, भविष्य का भविष्यमंडलप्रौद्योगिकी आशाजनक लगती है।
