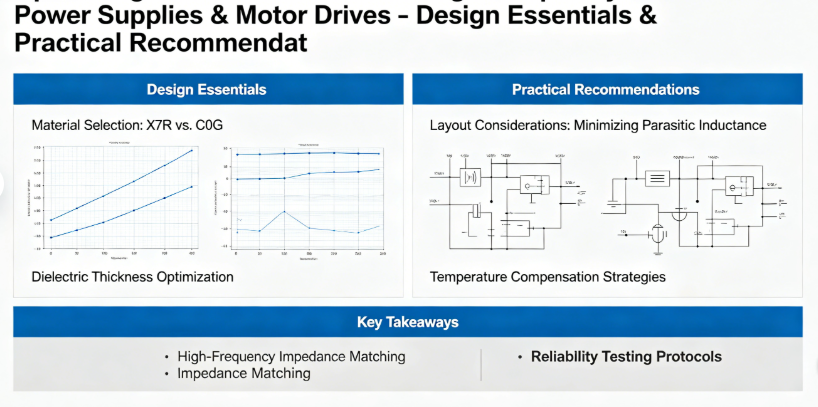

Оптимизация работы MLCC в высокочастотных источниках питания и драйверах двигателей – Основы проектирования и практические рекомендации

1. Стратегия выбора компонентов

• Совпадение частот: Выбор MLCC с собственной резонансной частотой, превышающей рабочую частоту в целевой полосе; для широкополосной фильтрации – параллельное включение конденсаторов разных корпусов и диэлектриков для покрытия низких, средних и высоких частот.
• Постоянное смещение и температурный дрейф: Для высоковольтных цепей или прямого привода предпочтение материалов с низким затуханием при смещении или резерв достаточного запаса ёмкости (обычно 30–50%) на этапе проектирования.
• Особенности ESR/ESL: Корпуса с низким ESL снижают паразитное сопротивление и улучшают высокочастотную фильтрацию; при необходимости параллельное включение плёночных конденсаторов после MLCC для дополнения низкочастотных характеристик.
• Класс надёжности: Использование сертифицированных MLCC автомобильного класса AEC-Q200 для критических источников питания и модулей безопасности, рассмотрение 100% электрических испытаний или скрининга на старение.

2. Оптимизация компоновки PCB и контуров

• Кратчайший путь возврата тока: Размещение конденсаторов как можно ближе к выводам питания/земли силовых устройств для уменьшения площади контура, излучения и перекрёстных наводок.
• Параллельное сочетание: В высокочастотных цепях параллельное включение малых корпусов (0402/0201) для снижения ESL, в низкочастотных полосах – крупноёмкостных конденсаторов (1206/1210) для увеличения эффективной ёмкости.
• Симметрия и сегментация: Симметричное размещение в многофазных драйверах или мостовых структурах для исключения локальных зон повышенных помех EMI из-за односторонней концентрации тока.
• Заземляющая плоскость и разделение: Многослойные заземляющие плоскости и оптимизация путей возврата тока через переходные отверстия; контроль расположения отверстий в разделённых землях для предотвращения помех заземляющих контуров.

3. Тепловое управление и срок службы

• Запас рабочей температуры: Выбор термостойких классов (например, выше +125°C) в соответствии с условиями эксплуатации драйверов двигателей и резерв запаса для деградации срока службы.
• Изоляция тепловых источников: Исключение размещения MLCC непосредственно над сильными источниками тепла (например, радиаторами мостовых плеч); при необходимости установка дополнительных радиаторов или улучшение вентиляции.
• Оценка затухания ёмкости при температуре/смещении: Измерение эффективной ёмкости в реальных температурных условиях и при смещении с корректировкой проектного запаса.
• Ускоренные испытания срока службы: Проведение тепловых и напряжённых испытаний на этапе верификации дизайна для оценки срока службы и частоты отказов.

4. Подавление EMI и архитектура фильтров

• Многоступенчатая фильтрация: Комбинированная фильтрация общей моды + дифференциальной моды на входе; MLCC обеспечивают высокочастотное шунтирование, совместно с индукторами и крупноёмкостными конденсаторами реализуя низкочастотное затухание.
• Контроль импеданса источника: Оценка спектра коммутации силовых устройств, корректировка добротности фильтра для исключения резонансных пиков.
• Трассировка и экранирование: Прокладка чувствительных сигналов вдали от контуров с высоким di/dt; при необходимости использование экранов или металлических изолирующих слоёв.
• Измерение и верификация: Использование спектральных и временных приборов (осциллограф + анализатор спектра мощности) для измерения и оптимизации фильтровой сети в рабочих режимах системы.

5. Особенности производства и сборки

• Процесс пайки оплавлением: Оптимизированный профиль оплавления и этап предварительного нагрева для снижения теплового напряжения; для крупных корпусов или многослойных устройств – дополнительная конструкция снятия напряжения с контактных площадок.
• Монтаж и вибрационная устойчивость: Крепление или усиление в условиях высокой вибрации; выбор корпусов, устойчивых к трещинам, визуальный и рентгеновский контроль паяных соединений.
• Контроль и прослеживаемость: Испытания при выпуске критических партий (ёмкость, ESR, постоянное смещение) и сохранение образцов для анализа отказов.

6. Рекомендуемый контрольный список экспериментальной проверки

• Характеристики LCR: Испытания на 1 кГц и 1 МГц, запись кривой постоянного смещения (0–80% номинального напряжения).
• Временная область: Измерение скачков напряжения и резонанса контура при переходных процессах коммутации.
• Спектр: Сканирование спектра EMI во время работы системы (30 МГц–1 ГГц или выше).
• Надёжность: Испытания тепловыми циклами, влажным теплом, вибрацией и ускоренные испытания срока службы (по AEC-Q200 или спецификациям заказчика).

Иерархическая тестовая матрица
