Автомобильные керамические конденсаторы (MLCC): ответы на 10 важных вопросов для инженеров и покупателей

В современных транспортных средствах — от автомобилей с бензиновым двигателем до электромобилей (EV) — автомобильные керамические конденсаторы (MLCC) являются невидимыми «рабочими лошадками». Эти крошечные многоуровневые компоненты питают критически важные системы, такие как ADAS (усовершенствованные системы помощи водителю), информационно-развлекательные системы и управление аккумулятором. Но в условиях строгих автомобильных стандартов и суровых условий эксплуатации часто возникают вопросы об их использовании, характеристиках и выборе. Ниже мы отвечаем на 10 наиболее часто задаваемых вопросов об автомобильных керамических конденсаторах (MLCC), чтобы прояснить их роль и помочь вам принять обоснованные решения.

1. Где в электрической системе автомобиля используются автомобильные керамические конденсаторы (MLCC)?

Автомобильные керамические конденсаторы (MLCC) интегрированы практически в каждую ключевую электрическую систему благодаря их небольшому размеру, быстрому реагированию и надежности. Ключевые места включают в себя:

• ADAS и системы безопасности : они стабилизируют напряжение для радарных датчиков (например, адаптивного круиз-контроля), камер (системы помощи при удержании полосы движения) и контроллеров подушек безопасности, гарантируя, что эти системы не откажут в критические моменты.
• Информационно-развлекательная система и возможности подключения : MLCC фильтруют шум в сенсорных экранах, модулях GPS и системах Bluetooth, предотвращая сбои или помехи в звуке.
• Системы управления аккумулятором (BMS) : в электромобилях и гибридах они регулируют поток тока между аккумулятором и двигателем, защищая от скачков напряжения.
• Управление силовым агрегатом : они поддерживают блоки управления двигателем (ЭБУ), сглаживая колебания мощности, что помогает оптимизировать топливную экономичность (для автомобилей с бензиновым двигателем) или энергопотребление (для электромобилей).

2. Какой диапазон температур могут выдерживать автомобильные керамические конденсаторы (MLCC) для автомобильного применения?

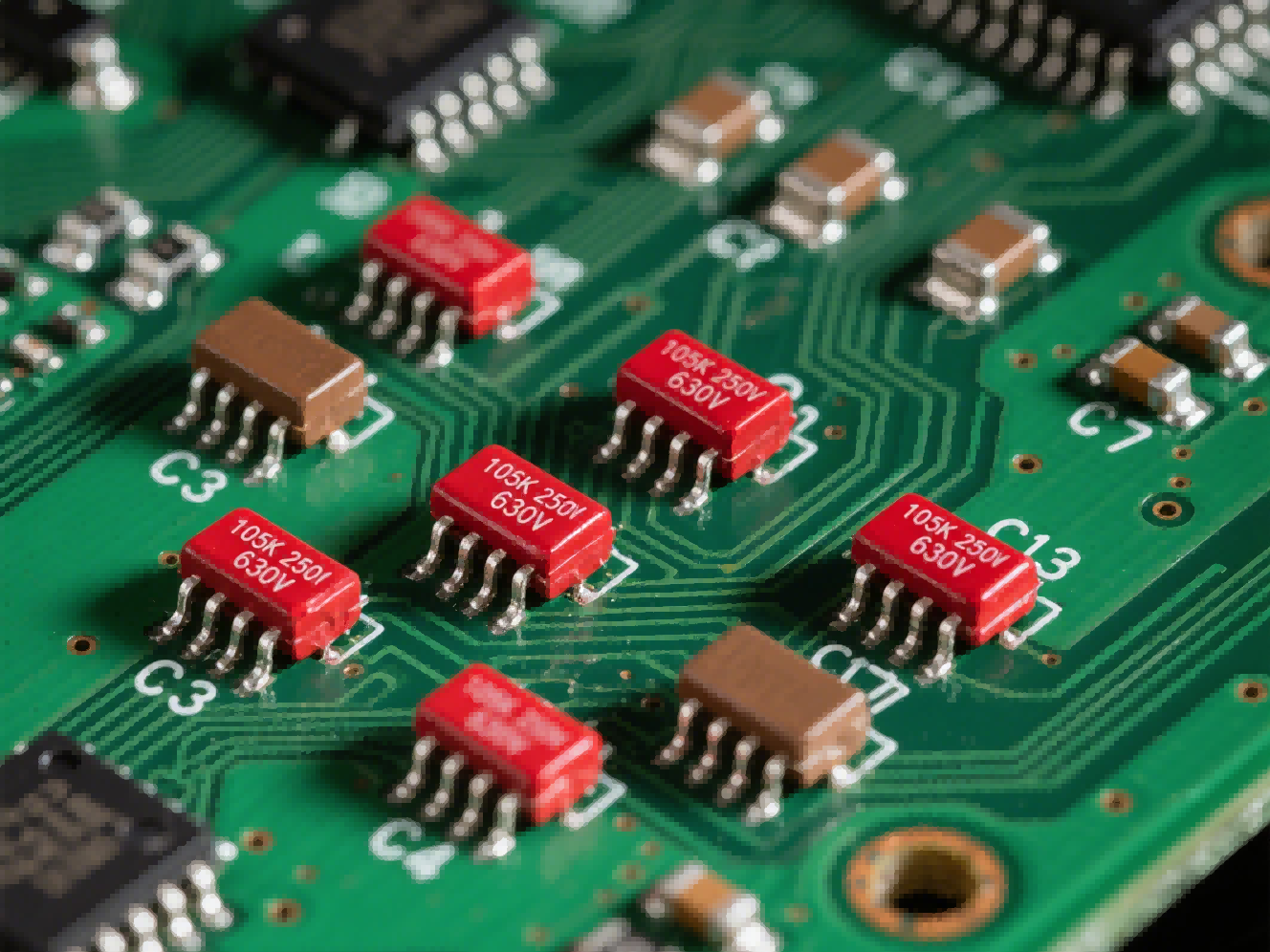

Автомобильные керамические конденсаторы (MLCC) спроектированы так, чтобы выдерживать экстремальные температуры, намного превышающие те, которые требуются бытовой электронике. Большинство из них соответствуют стандарту AEC-Q200 (стандарт автомобильной промышленности для пассивных компонентов), который требует температурного диапазона от -55°C до +125°C (от -67°F до +257°F) . Для суровых условий под капотом (например, рядом с двигателем или выхлопной системой) специальные MLCC расширяют этот диапазон до -55°C до +150°C (+302°F) . Такая долговечность гарантирует, что они будут стабильно работать в летнюю жару, зимнюю стужу и тепло под капотом.

3. Какие ключевые параметры (например, емкость, напряжение) имеют значение при выборе автомобильных керамических конденсаторов (MLCC)?

Выбор подходящих автомобильных керамических конденсаторов (MLCC) зависит от 4 непередаваемых параметров, адаптированных к системе вашего автомобиля:

• Емкость : измеряется в микрофарадах (мкФ) или пикофарадах (пФ). Она определяет, сколько энергии может хранить MLCC. Для датчиков ADAS достаточно низкой емкости (100–1 мкФ); для BMS необходима более высокая емкость (1–100 мкФ).
• Номинальное напряжение : должно превышать максимальное напряжение системы (добавить запас безопасности 20–30%). Для информационно-развлекательной системы работают MLCC 16–50 В; для силовых агрегатов электромобилей требуется напряжение 250–500 В.
• Температурный коэффициент (TC) : определяет, как емкость изменяется с температурой. Для прецизионных систем (например, радаров) выбирайте MLCC «NP0» (стабильная емкость ±0,1% при изменении температуры); для менее ответственного использования (например, освещения) «X7R» (отклонение ±15%) является экономически эффективным.
• Уровень надежности : AEC-Q200 имеет 3 уровня (уровень 0: самый жесткий, уровень 2: самый мягкий). Компонентам под капотом требуется класс 0; внутренние системы (например, сиденья) могут использовать класс 2.

4. Чем автомобильные керамические конденсаторы (MLCC) отличаются по характеристикам от других автомобильных конденсаторов (например, электролитических)?

Автомобильные керамические конденсаторы (MLCC) превосходят другие типы конденсаторов в ключевых областях, критически важных для использования в автомобилях, хотя каждый из них имеет свое место. Вот сравнение:

5. Какие распространенные проблемы с отказами возникают у автомобильных керамических конденсаторов (MLCC) и как их предотвратить?

Несмотря на свою долговечность, автомобильные керамические конденсаторы (MLCC) могут выйти из строя при неправильном использовании или при экстремальных нагрузках. Три основных режима сбоя и исправления:

• Механический треск : вызван вибрацией (например, от неровной дороги) или неправильной пайкой. Профилактика: выбирайте MLCC с гибкими выводами (например, конструкции с «гибкими электродами») и используйте процессы пайки, соответствующие термической устойчивости MLCC.
• Перенапряжение по напряжению (VOS) : возникает, когда напряжение системы превышает номинал MLCC, что приводит к пробою диэлектрика. Предотвращение: выберите MLCC с номинальным напряжением на 30 % выше максимального напряжения системы (например, используйте MLCC на 50 В для системы на 35 В).
• Дрейф емкости . Высокие температуры или влажность могут со временем снизить емкость (хуже для низкосортных MLCC). Профилактика: выбирайте MLCC AEC-Q200 класса 0 для работы в суровых условиях и избегайте размещения MLCC рядом с источниками тепла (например, выхлопными трубами).
•

6. Каким стандартам автомобильной промышленности (например, AEC-Q200) должны соответствовать автомобильные керамические конденсаторы (MLCC)?

Соответствие автомобильным стандартам не подлежит обсуждению для автомобильных керамических конденсаторов (MLCC) — они обеспечивают безопасность, надежность и совместимость. Три ключевых стандарта, на которые следует обратить внимание:

• AEC-Q200 : золотой стандарт для пассивных компонентов (включая MLCC). Он проверяет цикличность температур (от -55°C до +125°C), влажность, вибрацию и механические удары. Только MLCC, имеющие сертификат AEC-Q200, одобрены для использования в системах транспортных средств.
• ISO 16750 : Основное внимание уделяется условиям окружающей среды в транспортных средствах. Для MLCC это означает проверку устойчивости к пыли, водяным брызгам (класс IP) и электромагнитным помехам (EMI), что критически важно для компонентов рядом с датчиками или двигателями.
• IATF 16949 : Стандарт управления качеством для поставщиков. Производители MLCC, имеющие сертификат IATF 16949, соблюдают строгий производственный контроль, что снижает риск появления дефектных деталей.

7. Могут ли автомобильные керамические конденсаторы (MLCC) выдерживать высокое напряжение в системах электромобилей (EV)?

Да, современные автомобильные керамические конденсаторы (MLCC) специально разработаны для удовлетворения потребностей электромобилей в высоком напряжении, хотя выбор зависит от системы:

• Системы управления батареями (BMS) : аккумуляторы электромобилей работают при напряжении 300–800 В. MLCC с номинальным напряжением 500–1 кВ (например, диэлектрики X7R или C0G) регулируют ток между аккумулятором и зарядным устройством, предотвращая скачки напряжения.
• Инверторы : Инверторы преобразуют постоянный ток (батарея) в переменный ток (двигатель) напряжением 200–600 В. Высоконадежные MLCC (AEC-Q200 Grade 0) с низким эквивалентным последовательным сопротивлением (ESR) справляются с высокими скоростями переключения, сводя к минимуму потери энергии.
• Бортовые зарядные устройства (OBC) . В OBC используются MLCC напряжением 250–400 В для фильтрации шума из сети, обеспечения стабильной зарядки и защиты аккумулятора от скачков напряжения.

Крупные производители электромобилей (например, Tesla, Toyota) полагаются на эти высоковольтные MLCC из-за их долговечности и компактных размеров.

8. Какие размеры и варианты упаковки доступны для автомобильных керамических конденсаторов (MLCC)?

Автомобильные керамические конденсаторы (MLCC) выпускаются в различных размерах и упаковках, подходящих для ограниченного автомобильного пространства — от крошечных датчиков ADAS до более крупных компонентов трансмиссии. К наиболее распространенным вариантам относятся:

• Размер (код корпуса) : Измеряется в дюймах (стандарт EIA) или миллиметрах. Популярные размеры для использования в автомобилях:
  • 0402 (1,0 x 0,5 мм): Для компактных систем, таких как радиолокационные модули или микрочипы.
  • 0603 (1,6 x 0,8 мм): используется в сенсорных экранах информационно-развлекательных систем и устройствах GPS.
  • 1206 (3,2 x 1,6 мм): Идеально подходит для BMS и инверторных систем (баланс размера и емкости).
  • 1812 г. (4,5 x 3,2 мм): MLCC большего размера для нужд с высокой емкостью (например, 10–100 мкФ) в силовых агрегатах.
• Упаковка :
  • Ленточная катушка : для автоматизированной сборки (большинство автомобильных заводов используют ее для крупносерийного производства).
  • Отрезанная лента : для мелкосерийного прототипирования (например, тестирования новой конструкции датчика ADAS).
  • Герметичные пакеты : Для экстремальных условий эксплуатации (например, под капотом рядом с двигателем) для защиты от влаги и пыли.

9. Как автомобильные керамические конденсаторы (MLCC) работают в суровых автомобильных условиях (например, вибрация, влажность)?

Автомобильные керамические конденсаторы (MLCC) созданы для работы в самых суровых автомобильных условиях — в гораздо большей степени, чем MLCC потребительского класса. Вот как они противостоят ключевым факторам стресса:

• Вибрация : AEC-Q200 тестирует MLCC на устойчивость к вибрации до 20G (что эквивалентно езде по бездорожью). В специализированных конструкциях (например, «антивибрационные заглушки») используются гибкие материалы для поглощения ударов, предотвращающие появление трещин в керамическом корпусе.
• Влажность : Высокая влажность (например, дождь, прибрежный климат) может вызвать ток утечки. В автомобильных MLCC используются влагостойкие диэлектрики (например, X7S, X7R) и они проходят 1000-часовые испытания на влажность при 85°C и относительной влажности 85 %, чтобы гарантировать отсутствие снижения производительности.
• Химическое воздействие : MLCC под капотом устойчивы к маслам, охлаждающим жидкостям и топливу. Их внешние покрытия (например, эпоксидная смола) действуют как барьер, предотвращая химическое повреждение, которое может привести к разрушению диэлектрика.
• EMI (электромагнитные помехи) : MLCC с низким ESR (эквивалентным последовательным сопротивлением) уменьшают электромагнитные помехи, что критически важно для чувствительных систем, таких как ADAS, — они предотвращают перекрестные помехи между датчиками и другой электроникой автомобиля.

10. Почему автомобильные керамические конденсаторы (MLCC) предпочтительнее для современных автомобильных информационно-развлекательных систем или систем ADAS?

Современные автомобильные информационно-развлекательные системы и системы ADAS требуют небольших, быстрых и надежных компонентов, и автомобильные керамические конденсаторы (MLCC) соответствуют всем трем критериям. Вот почему они являются лучшим выбором:

• Миниатюризация : информационно-развлекательные системы (например, 12-дюймовые сенсорные экраны) и датчики ADAS (например, компактные радары) занимают ограниченное пространство. Крошечный размер MLCC (всего 0,4 x 0,2 мм) позволяет инженерам реализовать больше функциональности в компактных конструкциях.
• Быстрое время отклика : системы ADAS (например, автоматическое экстренное торможение) должны обрабатывать данные за миллисекунды. MLCC заряжаются и разряжаются за микросекунды, обеспечивая мгновенное питание этих систем при обнаружении опасности.
• Низкий уровень шума : информационно-развлекательные системы (например, аудиосистема премиум-класса) чувствительны к электрическим шумам. MLCC фильтруют высокочастотные шумы (например, от автомобильного генератора), обеспечивая четкий звук и бесперебойную работу сенсорного экрана.
• Долговечность : ожидается, что информационно-развлекательные системы и системы ADAS прослужат весь срок службы автомобиля (более 10 лет). В MLCC нет движущихся частей или электролитов, поэтому они не деградируют с течением времени — в отличие от электролитических конденсаторов, которые могут выйти из строя через 5–7 лет.

Подведение итогов: роль автомобильных керамических конденсаторов (MLCC) в современных автомобилях

Автомобильные керамические конденсаторы (MLCC) не подлежат обсуждению при создании безопасных, надежных и высокопроизводительных транспортных средств, особенно по мере того, как автомобили становятся все более электрическими и подключенными к сети. Независимо от того, разрабатываете ли вы датчик ADAS, аккумуляторную систему электромобиля или информационно-развлекательное устройство, понимание их возможностей, стандартов и критериев выбора является ключом к успеху.

Есть ли у вас дополнительные вопросы? Например, как найти MLCC, соответствующие AEC-Q200, или сравнить поставщиков MLCC? Оставьте комментарий ниже, и мы поможем прояснить ситуацию!
